قسمت ششم: اسرار کانال‌های فیزیکی و فرآیندهای انتقال در LTE

مارکوپولو اکنون در عمق دانش ارتباطات LTE قرار گرفته بود، اما هنوز یکی از پیچیده‌ترین بخش‌ها باقی مانده بود: کانال‌های فیزیکی و فرآیندهای مرتبط با آنها. استاد مهندس شبکه رو به او کرد و گفت: امروز خواهی آموخت که چگونه شبکه LTE اطلاعات را بین دستگاه‌ها انتقال می‌دهد و چرا این فناوری باعث ارتباطات سریع و بدون وقفه شده است.

طراحی لایه فیزیکی در LTE

استاد یک نمودار گسترده روی صفحه نمایش داد و گفت: تمام داده‌هایی که در شبکه حرکت می‌کنند، از طریق کانال‌های فیزیکی عبور می‌کنند. این کانال‌ها مسئول انتقال اطلاعات بین گوشی‌های کاربران و ایستگاه‌های پایه (eNodeB) هستند.

ساختار کلی لایه فیزیکی:

شامل نمادهای OFDM برای ارسال داده‌ها.
دارای فریم‌های زمانی دقیق که انتقال داده‌ها را مدیریت می‌کنند.
شامل کانال‌های کنترل و داده برای ارتباط بین شبکه و کاربران.

ساختار فریم درLTE

هر فریم رادیویی در LTE ۱۰ میلی‌ثانیه طول دارد.
هر فریم به ۱۰ زیرفریم تقسیم می‌شود (هر کدام ۱ میلی‌ثانیه).
هر زیرفریم شامل ۲ اسلات هر کدام ۰.۵ میلی‌ثانیه است.
در هر اسلات، ۷ نماد OFDM در شرایط CP عادی وجود دارد.

مارکو گفت: پس داده‌ها در بازه‌های زمانی مشخص، فریم‌بندی می‌شوند تا پردازش و ارسال دقیق‌تر شود؟!

استاد تایید کرد: بله، و این پایه‌ی اصلی عملکرد LTE است!

جستجوی سلول و فرآیند دسترسی تصادفی

استاد ادامه داد: هر بار که یک دستگاه جدید وارد شبکه می‌شود، ابتدا باید یک سلول مناسب پیدا کند. این کار با فرآیند جستجوی سلول (Cell Search) انجام می‌شود.

مراحل جستجوی سلول:

دریافت سیگنال‌های همگام‌سازی اولیه (PSS) برای تنظیم زمان و فرکانس.
دریافت سیگنال‌های همگام‌سازی ثانویه (SSS) برای شناخت شناسه سلولی.
خواندن کانال پخش فیزیکی (PBCH) برای دریافت اطلاعات پایه شبکه.

فرآیند دسترسی تصادفی (Random Access)

وقتی یک دستگاه تلاش می‌کند به شبکه متصل شود، یک PRACH ارسال می‌کند.
شبکه جواب می‌دهد و تنظیمات لازم را ارسال می‌کند.
در نهایت، دستگاه شناسه خود را دریافت می‌کند و ارتباط پایدار برقرار می‌شود.

مارکو گفت: این مثل این است که وقتی وارد یک شهر جدید می‌شوی، اول باید خیابان‌ها را پیدا کنی، سپس بلیت قطار بگیری تا بتوانی حرکت کنی!

استاد لبخند زد و گفت: دقیقاً، و این کار با سیگنال‌های همگام‌سازی و دسترسی تصادفی انجام می‌شود.

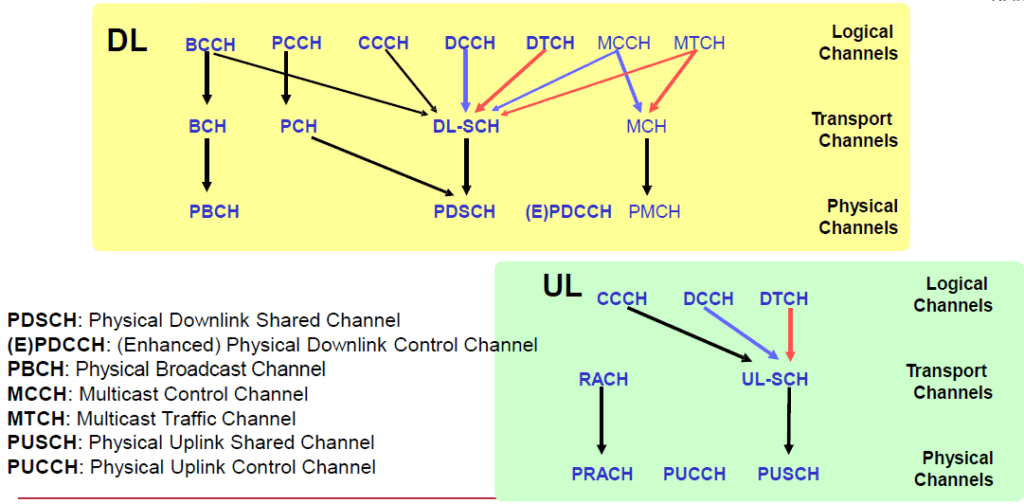

کانال‌های فیزیکی (Downlink)

مارکو حالا آماده بود تا بفهمد چگونه داده‌ها در مسیر (DL) ارسال می‌شوند. استاد توضیح داد:

کانال‌های DL اصلی:

PDSCH : کانال اشتراکی فیزیکی DL، مسئول ارسال داده‌های کاربران.
PDCCH : کانال کنترل DL، که اطلاعات ضروری درباره‌ی ارسال داده‌ها را فراهم می‌کند.
PBCH : کانال پخش فیزیکی، که اطلاعات عمومی شبکه را ارسال می‌کند.
PHICH : کانال نشانگر H-ARQ، که پیام‌های تایید ارسال (ACK/NACK) را منتقل می‌کند.

PCFICH : کانال نشانگر فرمت کنترل، که تعداد نمادهای OFDM مورد استفاده برای کنترل را تعیین می‌کند.

همگام‌سازی و سیگنال‌های مرجع:

سیگنال‌های مرجع عمومی (Cell Reference Signals) برای کمک به کاربران در شناسایی بهترین سلول.
سیگنال‌های مرجع اختصاصی (UE-Specific Reference Signals) برای بهینه‌سازی ارتباطات کاربران خاص.
سیگنال‌های مرجع MBSFN برای پخش چندگانه (Multicast & Broadcast).

مارکو گفت: پس شبکه برای ارسال هر نوع داده، یک کانال مخصوص به آن دارد؟!

استاد تایید کرد: بله، به همین دلیل است که LTE عملکرد قدرتمندی دارد!

کانال‌های فیزیکی (Uplink)

حالا نوبت به ارسال داده از طرف کاربران رسید. استاد گفت: وقتی کاربران داده‌ای ارسال می‌کنند، این کار از طریق کانال‌های (UL) انجام می‌شود.

کانال‌های اصلی UL :

PUSCH : کانال اشتراکی فیزیکی UL، که داده‌های کاربران را منتقل می‌کند.
PUCCH : کانال کنترل فیزیکی UL، برای ارسال سیگنال‌های کنترل مانند ACK/NACK، CQI و درخواست زمان‌بندی (SR)
PRACH : کانال دسترسی تصادفی، که برای ارتباط اولیه با شبکه استفاده می‌شود.

سیگنال‌های مرجع در UL :

SRS سیگنال مرجع صدای UL : برای تخمین کیفیت کانال.
DRSسیگنال مرجع رمزگشایی UL : برای کمک به استخراج دقیق داده‌ها.

مارکو گفت: پس در UL هم همه چیز بهینه‌سازی شده تا سرعت و دقت ارتباطات حفظ شود؟

استاد تایید کرد: بله، و به همین دلیل ارتباطات LTE در هر دو مسیر فوق‌العاده پایدار هستند

مدیریت منابع و کارایی در لایه فیزیکی

مارکو حالا فهمیده بود که کانال‌های فیزیکی چگونه کار می‌کنند، اما یک سؤال در ذهنش باقی مانده بود: چگونه شبکه تصمیم می‌گیرد که چه مقدار منابع در اختیار کاربران قرار دهد؟!

استاد پاسخ داد: مدیریت منابع در LTE بسیار دقیق انجام می‌شود. همه چیز از طریق جدول‌های تخصیص منابع (Resource Blocks) صورت می‌گیرد.

مدیریت منابع در DL :

سیستم ابتدا کیفیت سیگنال کاربران را با CQI شاخص کیفیت کانال بررسی می‌کند.
سپس بلوک‌های منابع (RB) را برای هر کاربر تخصیص می‌دهد.
اگر خطایی رخ دهد، H-ARQ وارد عمل می‌شود و بسته‌ی معیوب را دوباره ارسال می‌کند.

مدیریت منابع در UL :

کاربران ابتدا درخواست زمان‌بندی (Scheduling Request – SR) ارسال می‌کنند.
شبکه براساس کیفیت سیگنال کاربران پهنای باند مناسب را اختصاص می‌دهد.
داده‌ها از طریق PUSCH ارسال می‌شوند، و در صورت نیاز دوباره ارسال می‌گردند.

مارکو گفت: پس شبکه همیشه در حال تنظیم دقیق منابع است تا همه کاربران ارتباطات سریع و پایدار داشته باشند؟!

استاد تایید کرد: درست است، و این کلید موفقیت LTE است.

آیا هنوز چیزهای بیشتری برای یادگیری وجود دارد؟

مارکو حالا رازهای کانال‌های فیزیکی و فرآیندهای انتقال را فهمیده بود، اما هنوز یک سؤال در ذهنش باقی مانده بود: چگونه شبکه بهینه‌سازی بیشتری انجام می‌دهد؟ آیا ویژگی‌های پیشرفته‌ای مانند LTE Advanced هم وجود دارد؟!
