قسمت چهارم: قدرت امواج نامرئی (رمزگشایی انتقال داده در LTE )

مارکوپولو که تصمیم گرفته بود در دنیای آینده بماند، حالا با یکی از پیچیده‌ترین مفاهیم ارتباطات روبه‌رو شده بود: نحوه‌ی انتقال داده در شبکه LTE و اصول OFDMA و SC-FDMA. او مشتاق بود که پرده از اسرار این فناوری بردارد، اما آیا می‌توانست این علم جدید را درک کند؟

استاد مهندس شبکه لبخندی زد و گفت: مارکو، امروز خواهی فهمید که چگونه داده‌ها در هوا حرکت می‌کنند؛ چگونه امواج به پیام‌های قابل فهم تبدیل می‌شوند و چرا این فناوری نسبت به روش‌های قدیمی بهتر است!

مارکو مشتاقانه گوش داد، آماده برای ورود به یکی از حیاتی‌ترین بخش‌های این ماجراجویی.

اساس انتقال داده در LTE – OFDMA و SC-FDMA

استاد رو به مارکو کرد و گفت: در گذشته، وقتی اطلاعات را از طریق جاده‌های کاروانی ارسال می‌کردی، همه چیز به صف می‌ایستاد و به نوبت حرکت می‌کرد، اما امروزه اینطور نیست! در دنیای LTE، داده‌ها در مسیرهای مختلف به صورت همزمان حرکت می‌کنند، که این تکنیک را OFDMA می‌نامیم.

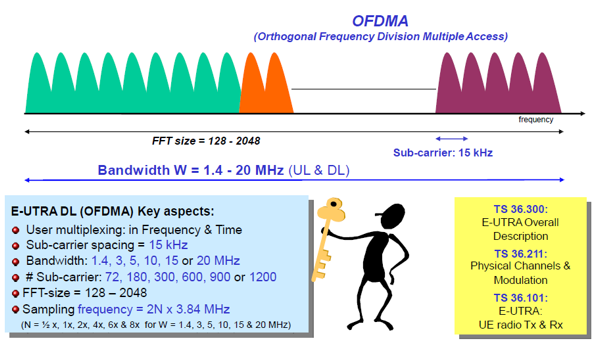

OFDMA چیست؟

Orthogonal Frequency Division Multiple Access یا دسترسی چندگانه تقسیم فرکانس متعامد یک روش است که اطلاعات را روی چندین زیرفرکانس به‌صورت همزمان ارسال می‌کند.
این یعنی هر کاربر بخشی از فرکانس را دریافت می‌کند و اطلاعات در مدت کوتاه‌تری به مقصد می‌رسد.
فرکانس هر زیرفرکانس ۱۵ کیلوهرتز است و بسته به پهنای باند، تعداد زیرفرکانس‌ها تغییر می‌کند.

SC-FDMA چیست؟

در بخش ارسال داده از دستگاه‌های کاربر به شبکه (uplink)، تکنیک SC-FDMA استفاده می‌شود تا مشکل مصرف انرژی در دستگاه‌ها حل شود.
SC-FDMA برخلاف OFDMA ، داده‌ها را به صورت سریالی (Sequential) ارسال می‌کند تا انرژی مصرفی کمتر باشد.
به همین دلیل، گوشی‌های موبایل هنگام ارسال داده از این تکنیک استفاده می‌کنند، زیرا باعث کاهش مصرف باتری می‌شود.

مارکو که حسابی مجذوب شده بود، گفت: پس فناوری امروز باعث شده که داده‌ها سریع‌تر منتقل شوند و دستگاه‌های کاربران هم انرژی کمتری مصرف کنند؟!

استاد تایید کرد: دقیقاً، این یکی از شاهکارهای فناوری LTE است!

ساختار انتقال داده ( باند فرکانسی، بلوک‌های منابع و مدولاسیون)

حالا مارکو باید درک می‌کرد که چگونه این امواج نامرئی به داده‌های مفید تبدیل می‌شوند. استاد او را به یک صفحه نمایش بزرگ برد که نمودارهای فرکانسی و بخش‌های مختلف انتقال داده را نشان می‌داد.

پهنای باند:

LTE از پهنای باند متغیر استفاده می‌کند (۱.۴، ۳، ۵، ۱۰، ۱۵، ۲۰ مگاهرتز).
هر پهنای باند شامل تعداد خاصی زیرفرکانس (subcarriers) است. مثلاً برای ۲۰ مگاهرتز، ۱۲۰۰ زیرفرکانس وجود دارد.

بلوک‌های منابع (Resource Blocks):

هر بلوک منابع (RB) شامل ۱۲ زیرفرکانس متوالی است.
کاربران بسته به نیازشان می‌توانند چندین بلوک را دریافت کنند تا داده‌هایشان سریع‌تر منتقل شود.

مدولاسیون (Modulation):

برای تبدیل داده‌ها به امواج، از تکنیک‌های مدولاسیون استفاده می‌شود.
سه نوع اصلی مدولاسیون در LTE وجود دارد:
- QPSK 2) بیت در هر سمبل: ( مناسب برای ارتباطات ضعیف.
- 16-QAM 4) بیت در هر سمبل(: تعادل میان سرعت و مقاومت.
- 64-QAM 6)بیت در هر سمبل : ( بیشترین سرعت، اما نیازمند سیگنال قوی.

مارکو با تعجب گفت: پس بسته به شرایط، شبکه مدولاسیون را تغییر می‌دهد تا بهترین عملکرد را داشته باشد؟!

استاد تایید کرد: دقیقاً، این انعطاف‌پذیری باعث می‌شود که LTE بتواند در هر شرایطی بهترین عملکرد را ارائه دهد!

زمان‌بندی، پریودهای زمانی و پریود محافظ (Cyclic Prefix)

استاد شبکه ادامه داد: حالا وقت آن رسیده که بفهمی داده‌ها چگونه زمان‌بندی می‌شوند. به همین دلیل، ما در LTE از Cyclic Prefix (CP) استفاده می‌کنیم!

Cyclic Prefix چیست؟

بازه‌ی محافظی بین دو سیگنال که باعث کاهش تداخل بین سمبل‌ها (ISI) و تداخل بین کانال‌ها (ICI) می‌شود.
داده‌های اضافی در انتهای هر سمبل اضافه می‌شود تا مشکلات چندمسیری حل شود.
دو نوع CP وجود دارد Normal CP (5.2 میکروثانیه) و 16.69) Extended CPمیکروثانیه( برای شرایط خاص.

مارکو گفت: پس این روش باعث می‌شود که امواج تداخلی نداشته باشند و کیفیت ارتباط حفظ شود؟!

استاد با لبخند جواب داد: درست است، بدون این تکنیک، کیفیت ارتباط به شدت کاهش پیدا می‌کرد!

SC-FDMA تکنیکی برای کاهش مصرف انرژی در دستگاه‌های کاربر

مارکو حالا فهمیده بود که در سمت دریافت (DL)، از OFDMA استفاده می‌شود، اما یک سؤال در ذهنش بود: چرا درسمت ارسال (UL)، از SC-FDMA استفاده می‌کنند؟

استاد گفت: دلیلش این است که دستگاه‌های کاربران (UE) نباید انرژی زیادی مصرف کنند. اگر از OFDMA استفاده کنیم، باتری‌ها زود تمام می‌شوند!

مزایای SC-FDMA:

کاهش نسبت توان اوج به میانگین (PAPR)، که باعث مصرف کم‌تر انرژی می‌شود.
ارسال داده‌ها به‌صورت سریالی تا نیاز به تقویت‌کننده‌های توان بالا کاهش یابد.
بهبود پوشش شبکه در شرایطی که سیگنال ضعیف است.

مارکو گفت: حالا فهمیدم که چرا گوشی‌های موبایل از SC-FDMA استفاده می‌کنند!

تکنولوژی‌های پیشرفته – رمزگشایی رمزهای ارتباطی LTE

در پایان، استاد اطلاعات نهایی را در اختیار مارکو گذاشت:

مدولاسیون تطبیقی: شبکه بسته به کیفیت سیگنال، از QPSK، 16QAM، 64QAM یا حتی 256QAM استفاده می‌کند.
مدیریت منابع: بسته به ظرفیت، تعداد بلوک‌های منابع به هر کاربر اختصاص داده می‌شود.
کاهش تأثیرات محیطی: از تکنیک‌هایی مثل Cyclic Prefix و MIMO برای کاهش مشکلات انتقال استفاده می‌شود.

مارکوپولو به آینده‌ی ارتباطات نگاه کرد و گفت: حالا فهمیدم که این فناوری، مجموعه‌ای از بهترین ایده‌های مهندسی است که باعث شده مردم بدون سیم، سریع و کارآمد ارتباط برقرار کنند!

آیا هنوز چیزهای بیشتری برای یادگیری وجود دارد؟
